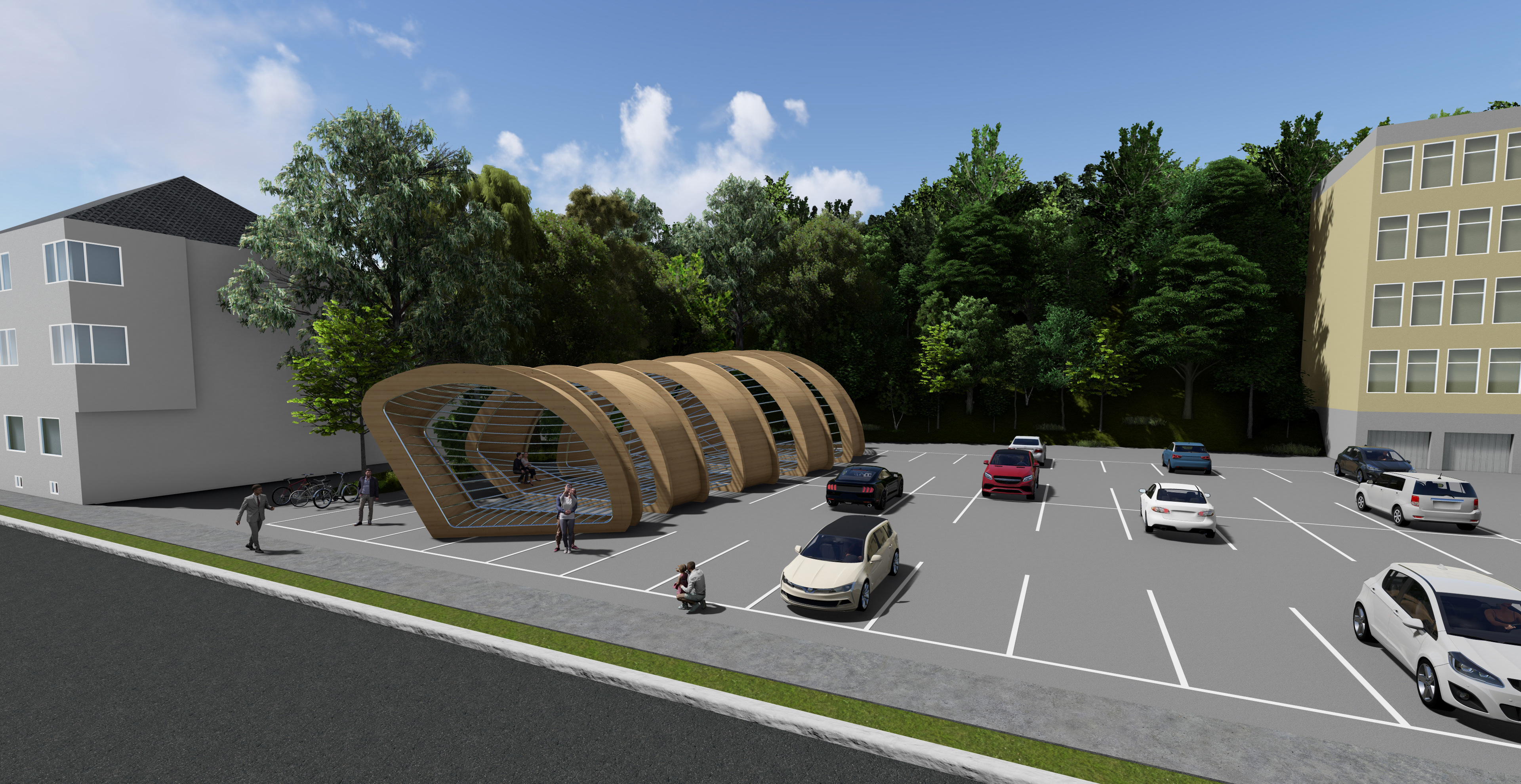

Perspektive 1
Das Project Parametric Shell ist eine architektonische Skulptur, die im Rahmen eines parametrischen Entwurfsprozesses mithilfe von Grasshopper programmiert wurde. Ziel war es, eine innovative, dynamische Struktur zu entwickeln, die sowohl ästhetisch als auch funktional überzeugt. Der Entwurf manifestiert sich in Form eines begehbaren Pavillons, dessen organische Form aus einem parametrischen System abgeleitet wurde. Die Struktur setzt sich aus geschlossenen Holzmodulen zusammen, die durch ein filigranes Netzwerk aus Metallrohren miteinander verbunden sind. Dieses Konstruktionsprinzip verleiht dem Pavillon nicht nur eine leichte und luftige Erscheinung, sondern auch eine hohe Stabilität. Die Geometrie der Holzmodule wurde so optimiert, dass sie nicht nur als räumliche Hülle fungieren, sondern auch Sitzmöglichkeiten innerhalb der Struktur bieten. So entsteht ein flexibler Raum, der sowohl als architektonisches Objekt als auch als sozialer Treffpunkt genutzt werden kann.

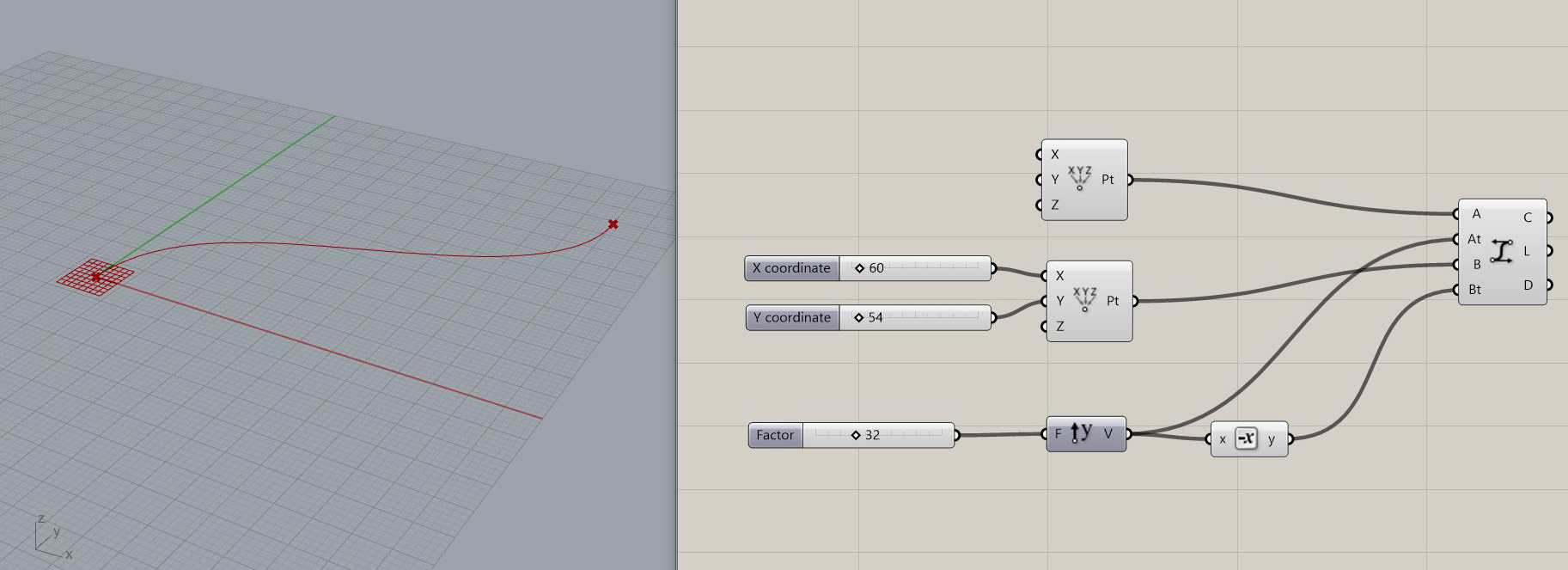

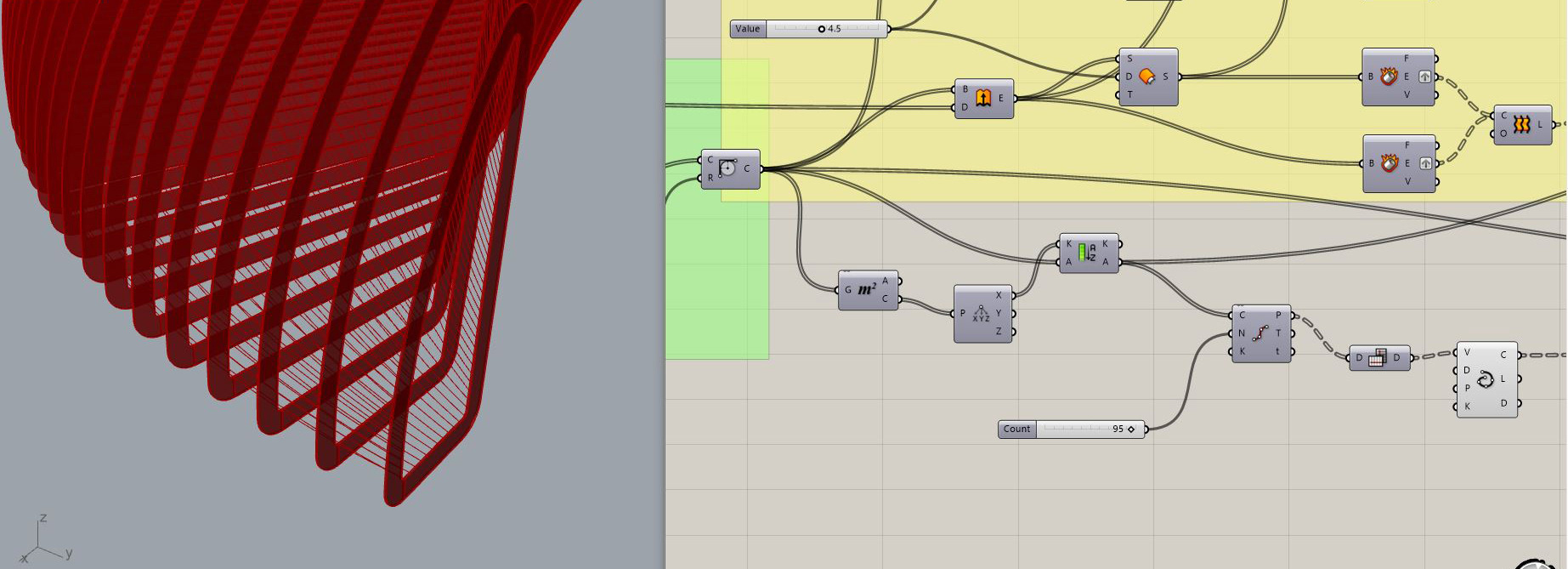

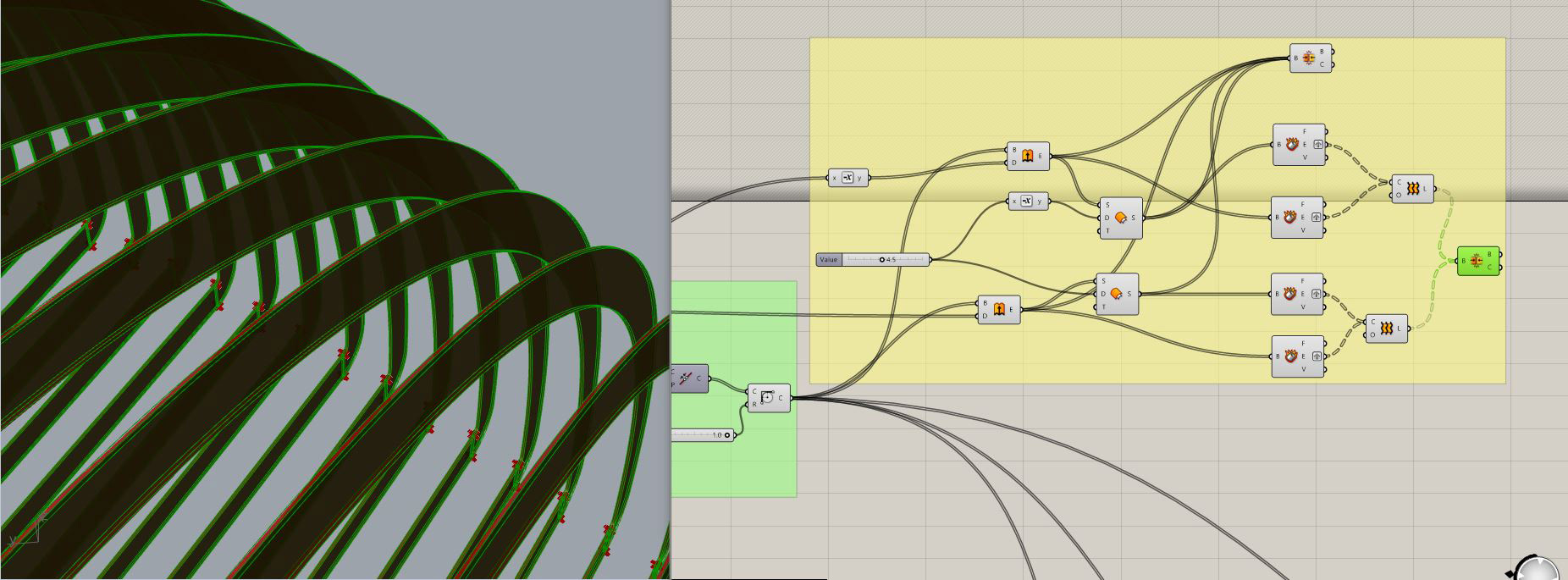

1. Punktsymmetrische Linie zeichnen

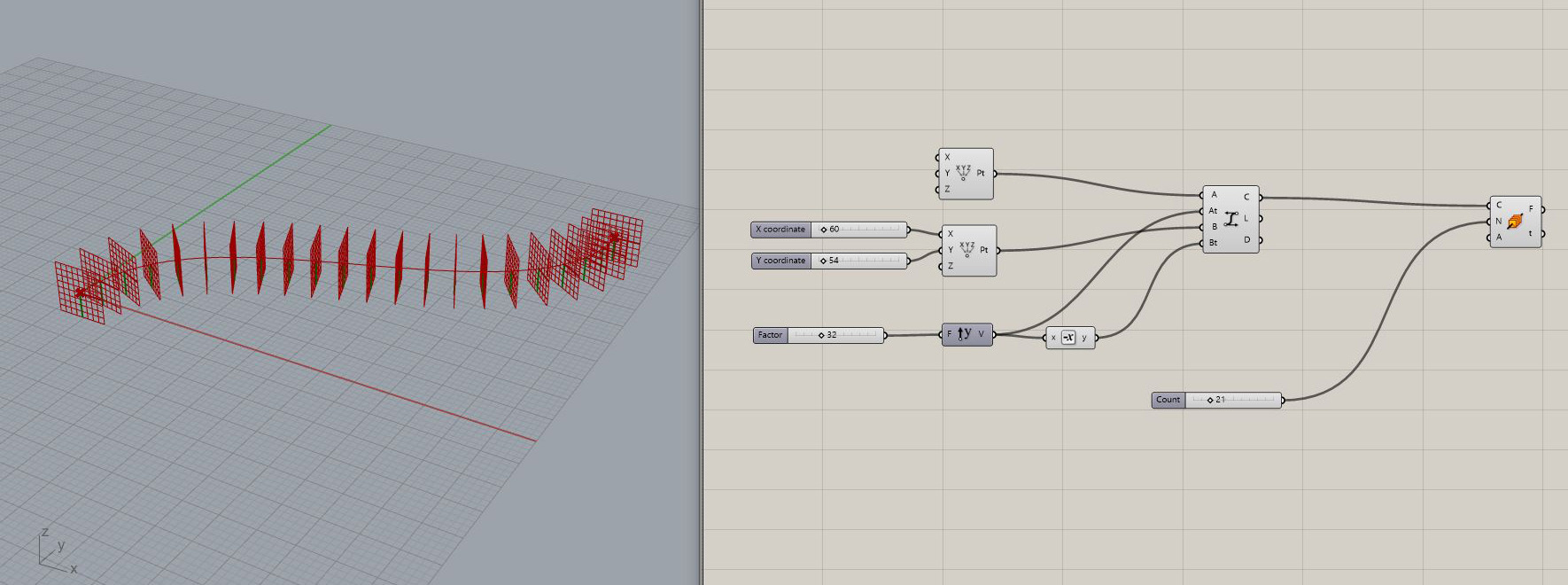

2. Punkte entlang der Linien erstellen und Flächen am Punkt erstellen

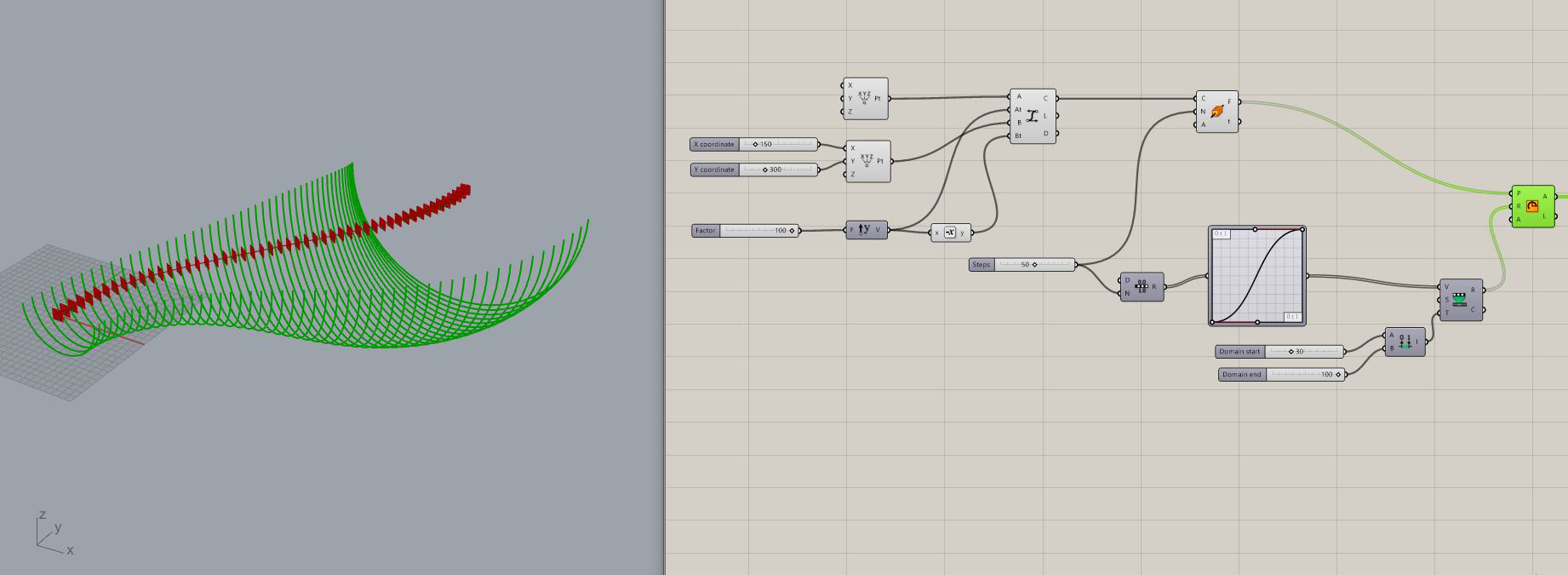

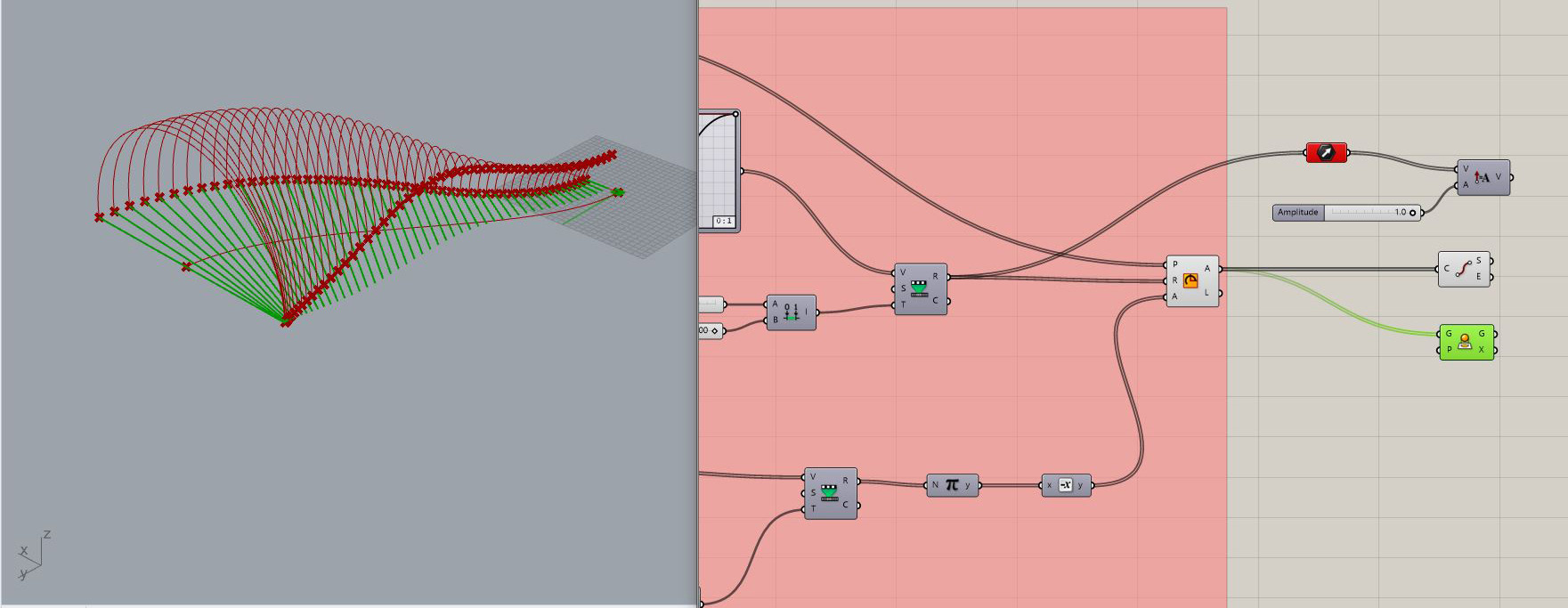

3. Unterschiedliche Kreisbogen unter den Punkten ziehen durch Verschieben des Graphen (Breite verändern)

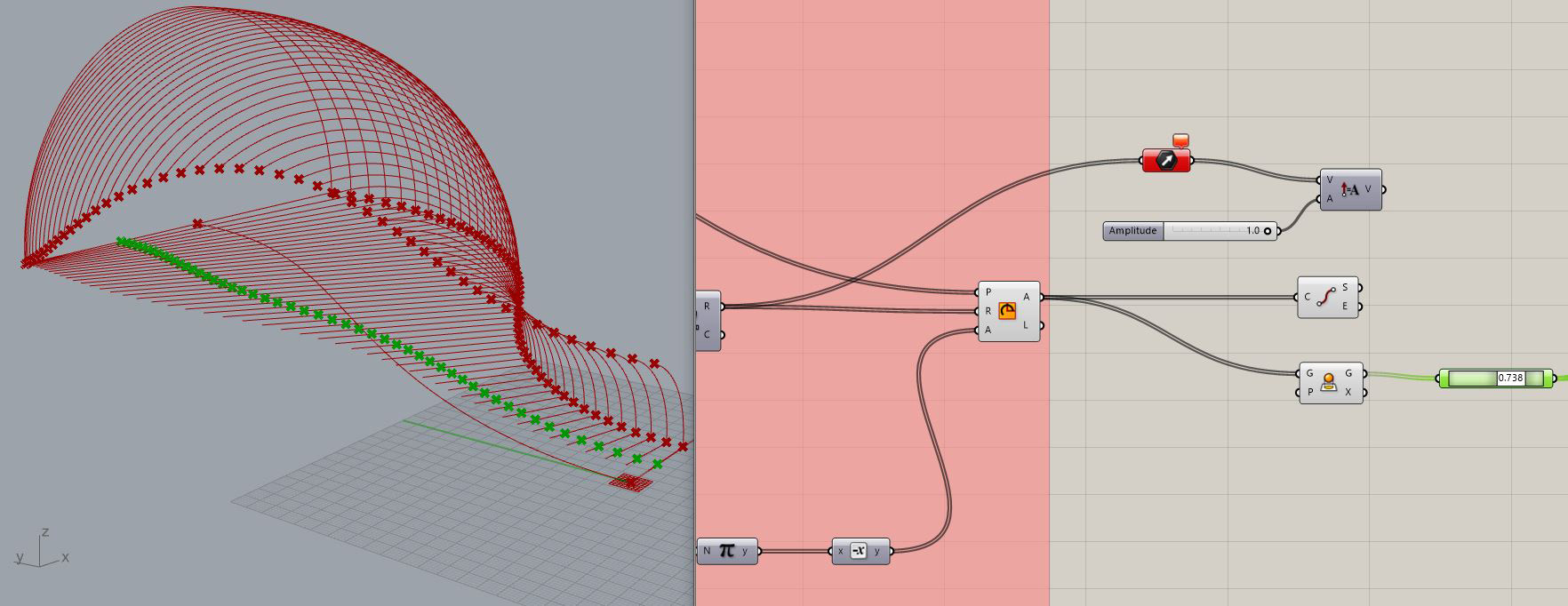

4. Kreisbogen umdrehen und durch 2. Graphen die Länge der Kreisbögen ändern
5. Länge der Kreisbögen auf den Boden spiegeln

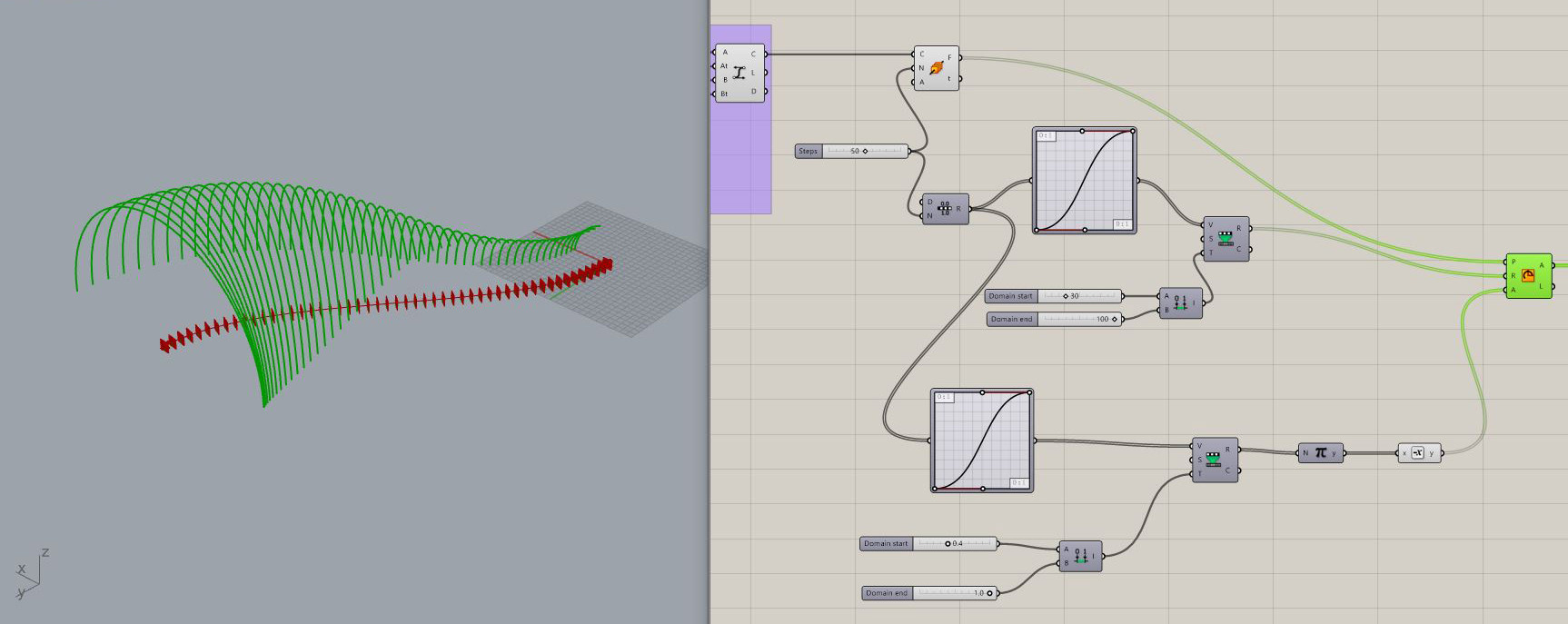

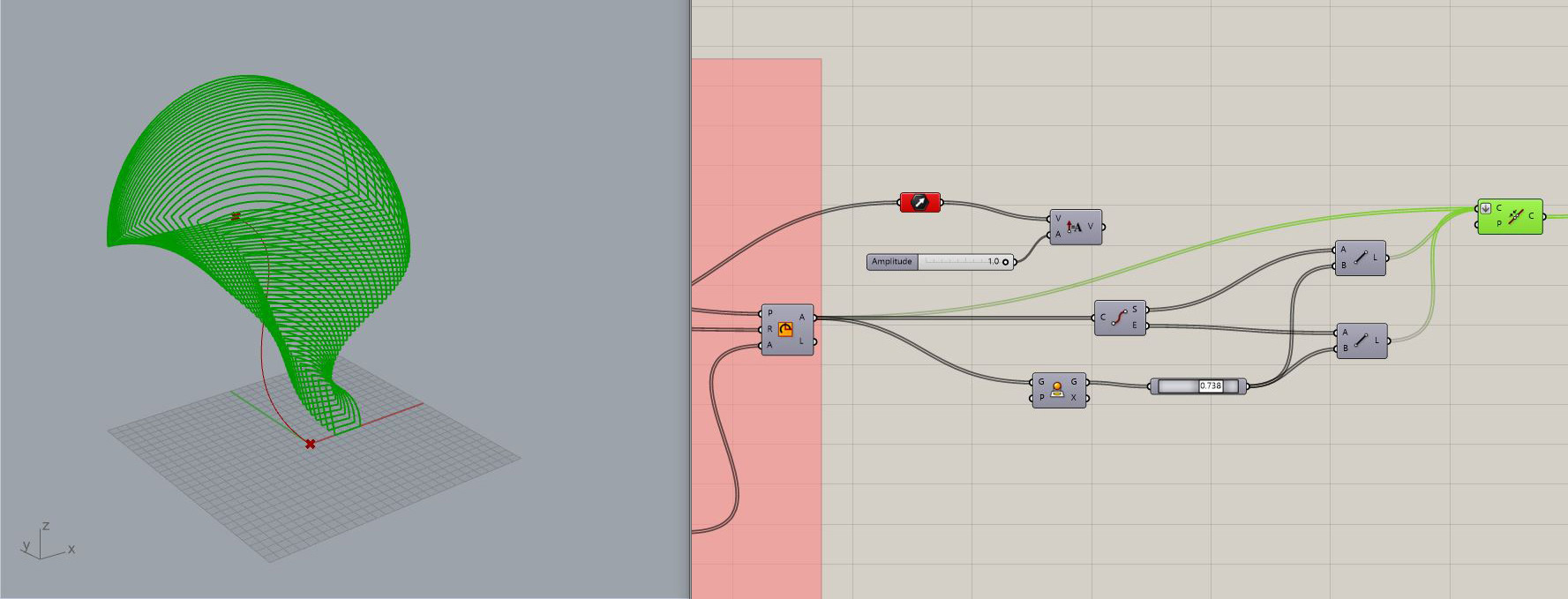

6. Neue gekrümmte Linie auf den gespiegelten Linien ziehen
7. Verbindung von den Endpunkte der Kreisbögen zu der neuen Linie

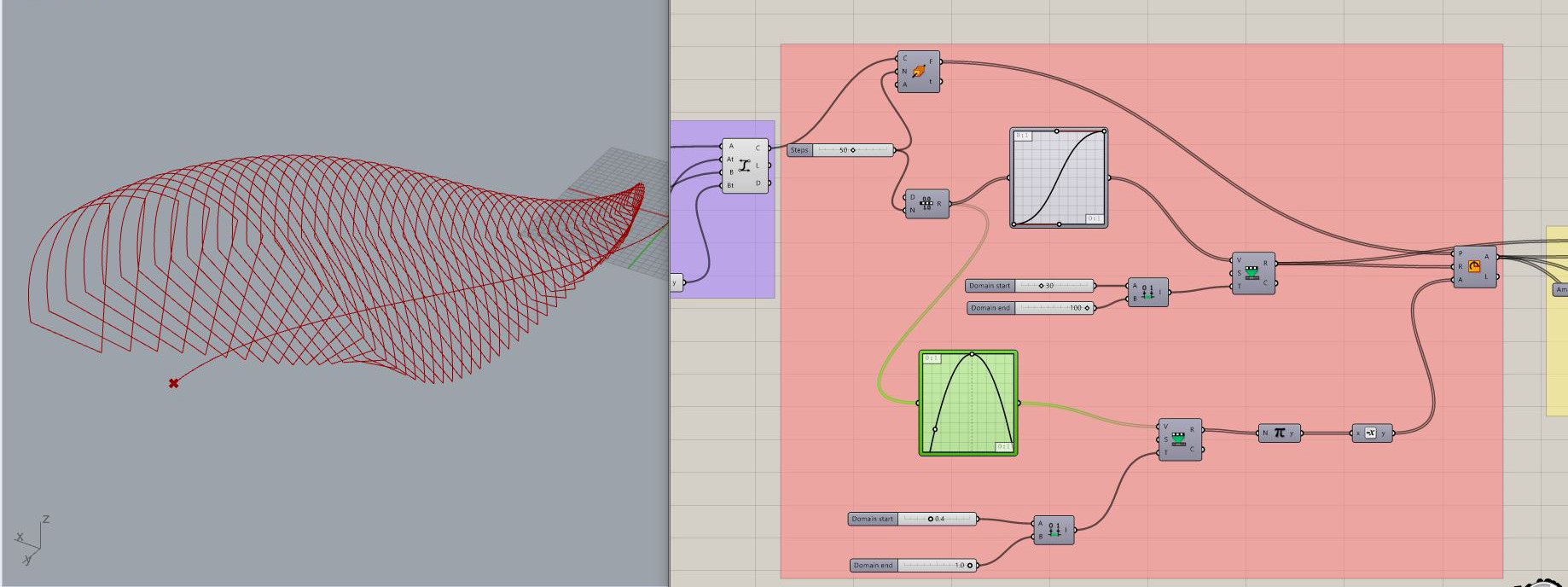

8. Graphen und Slides anpassen
9. Ecken runden und eine zweite Linie ziehen, dieses dann verbinden
10. Die neue Fläche nach unten duplizieren und Die Kanten nochmal verbinden. Durch Slides lässt sich die Höhe ändern.

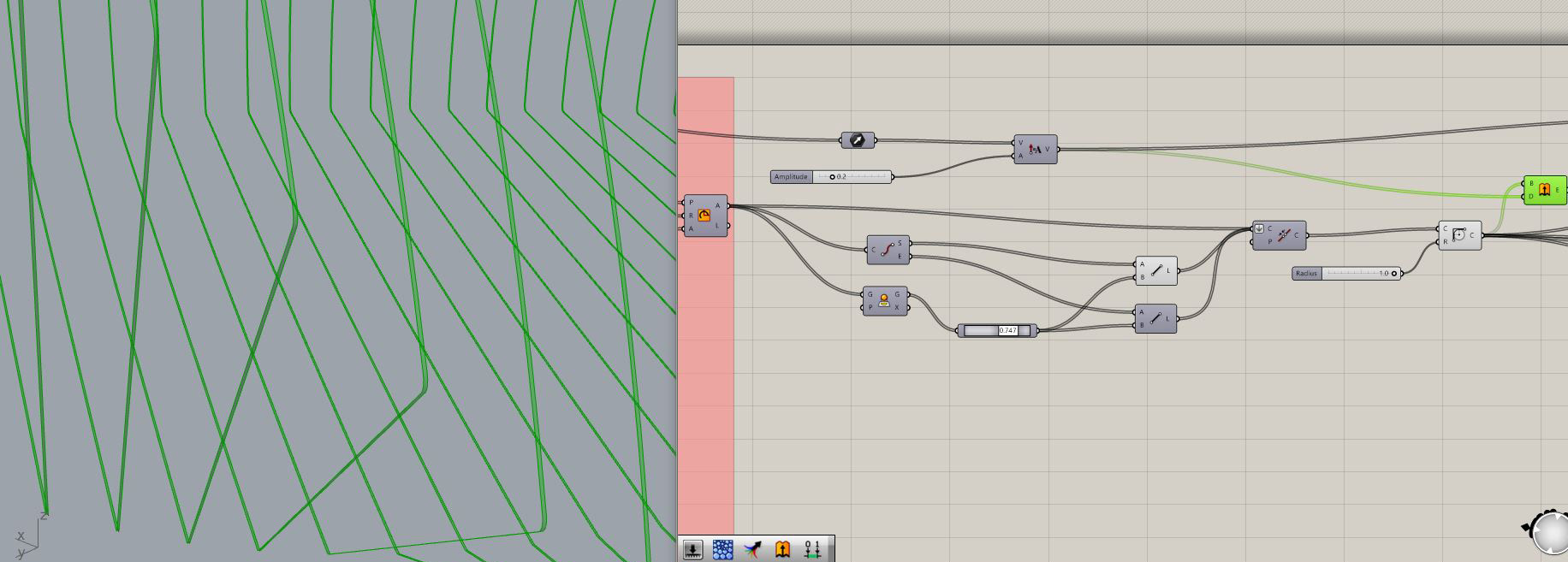

11. Kanten durch Schräglinien verbinden.
Endresultat

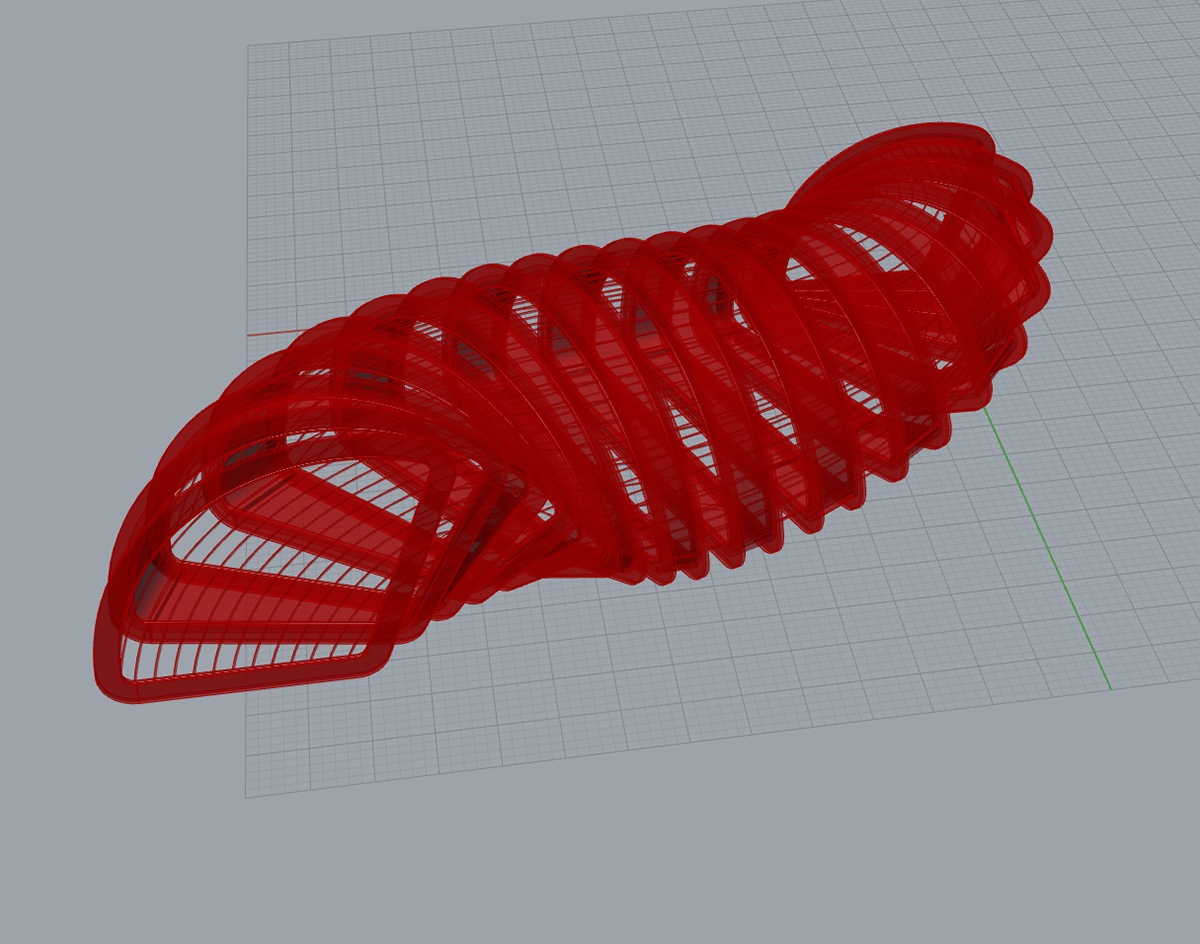

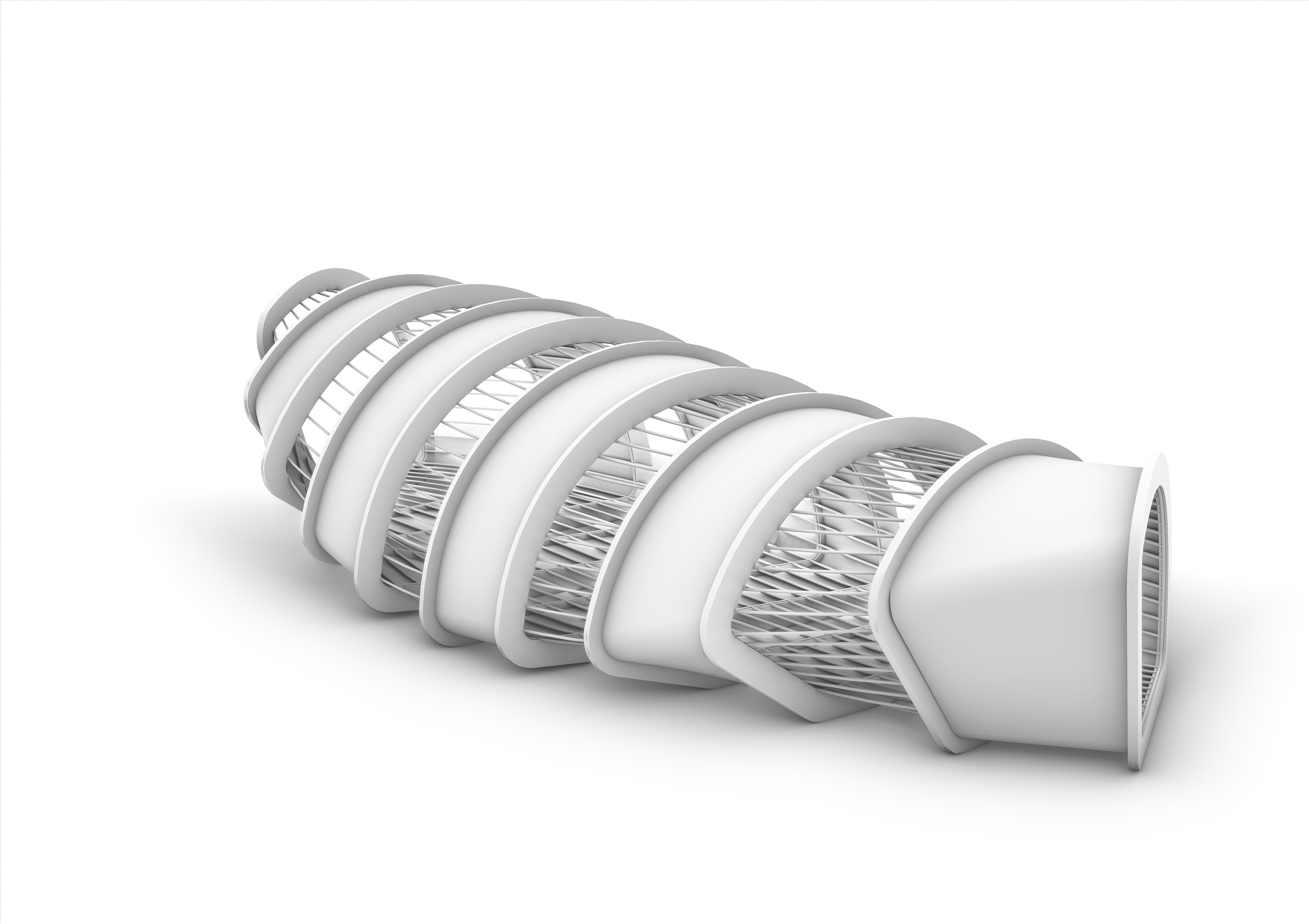

Modellperspektive 1

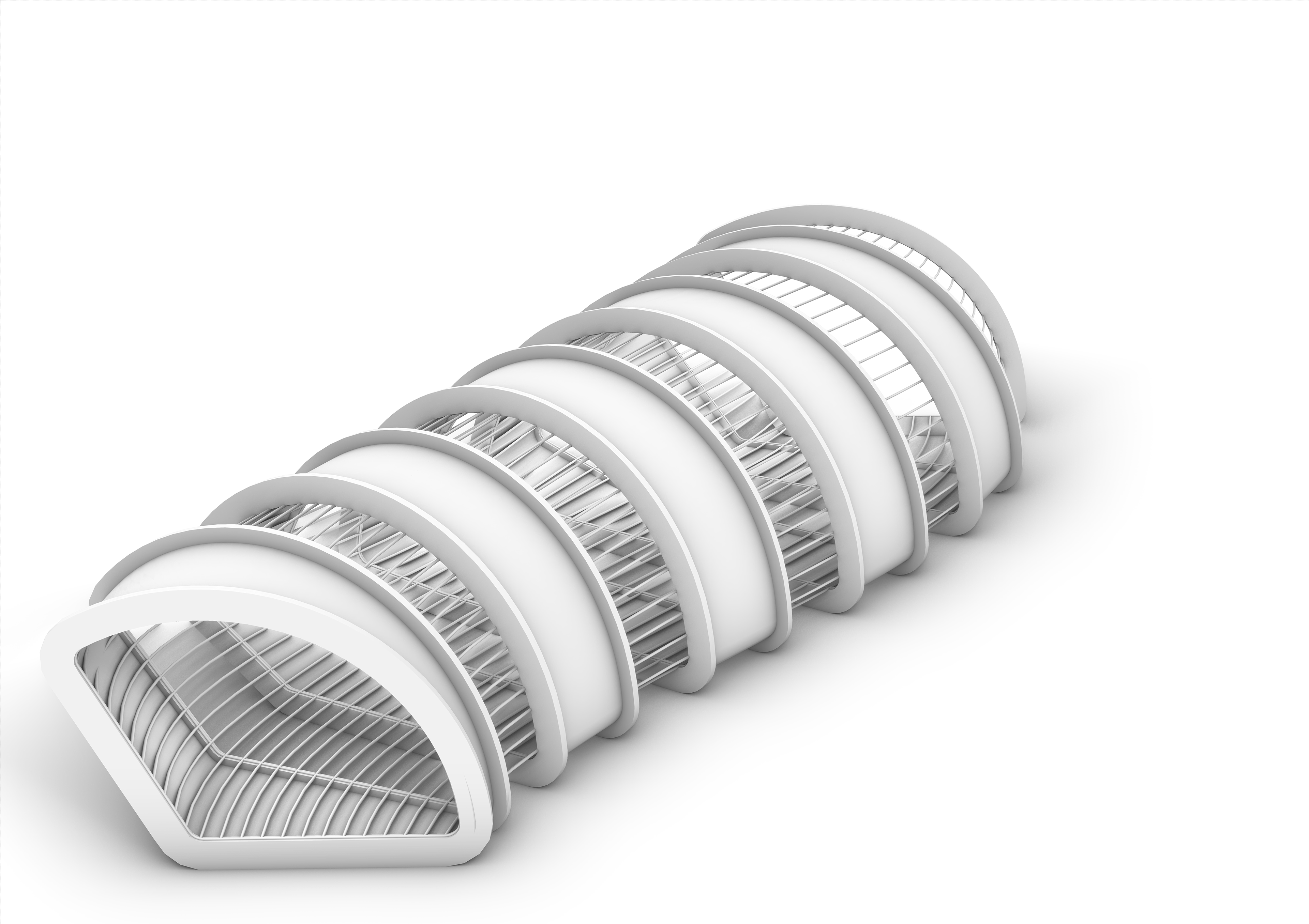

Modellperspektive 2

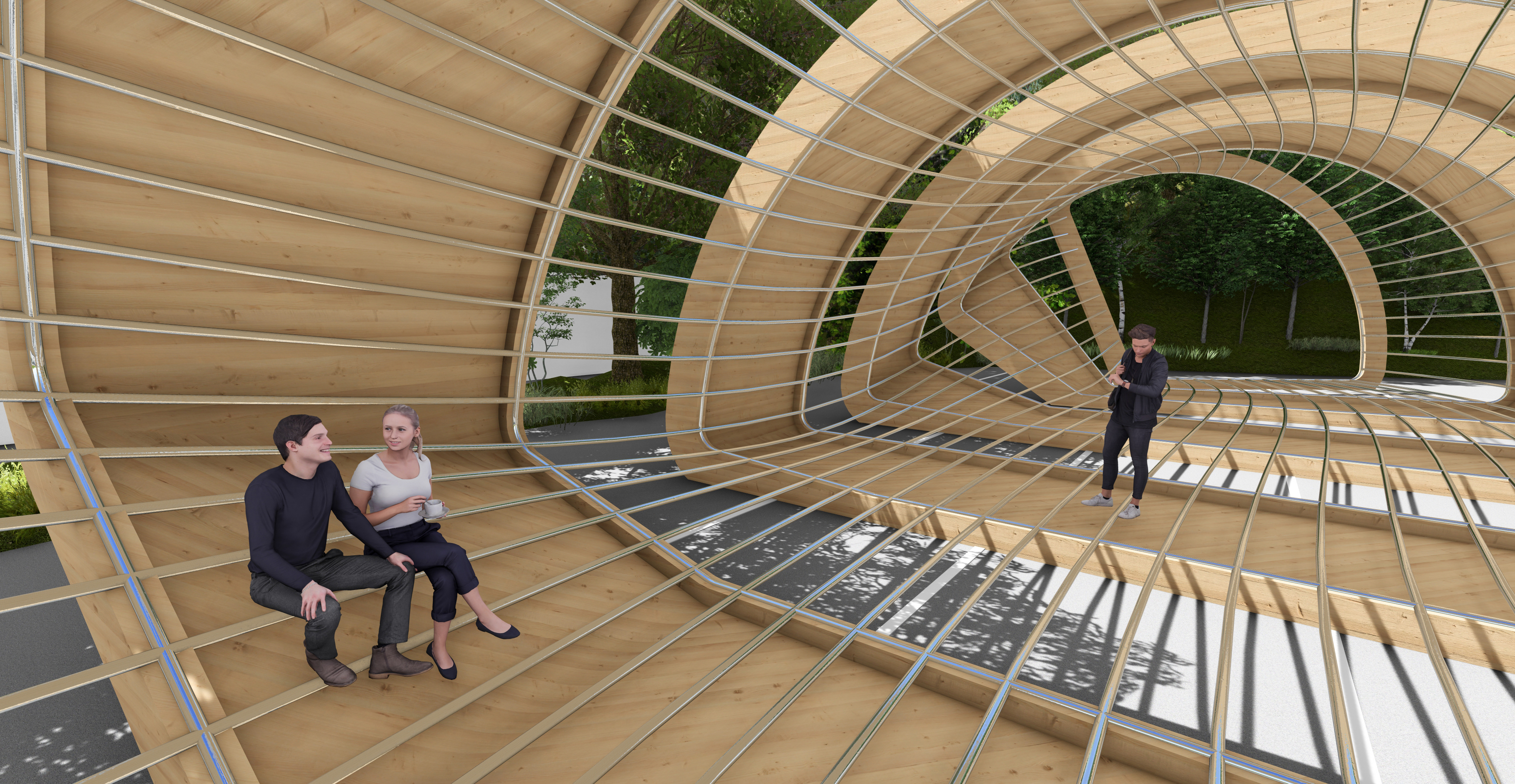

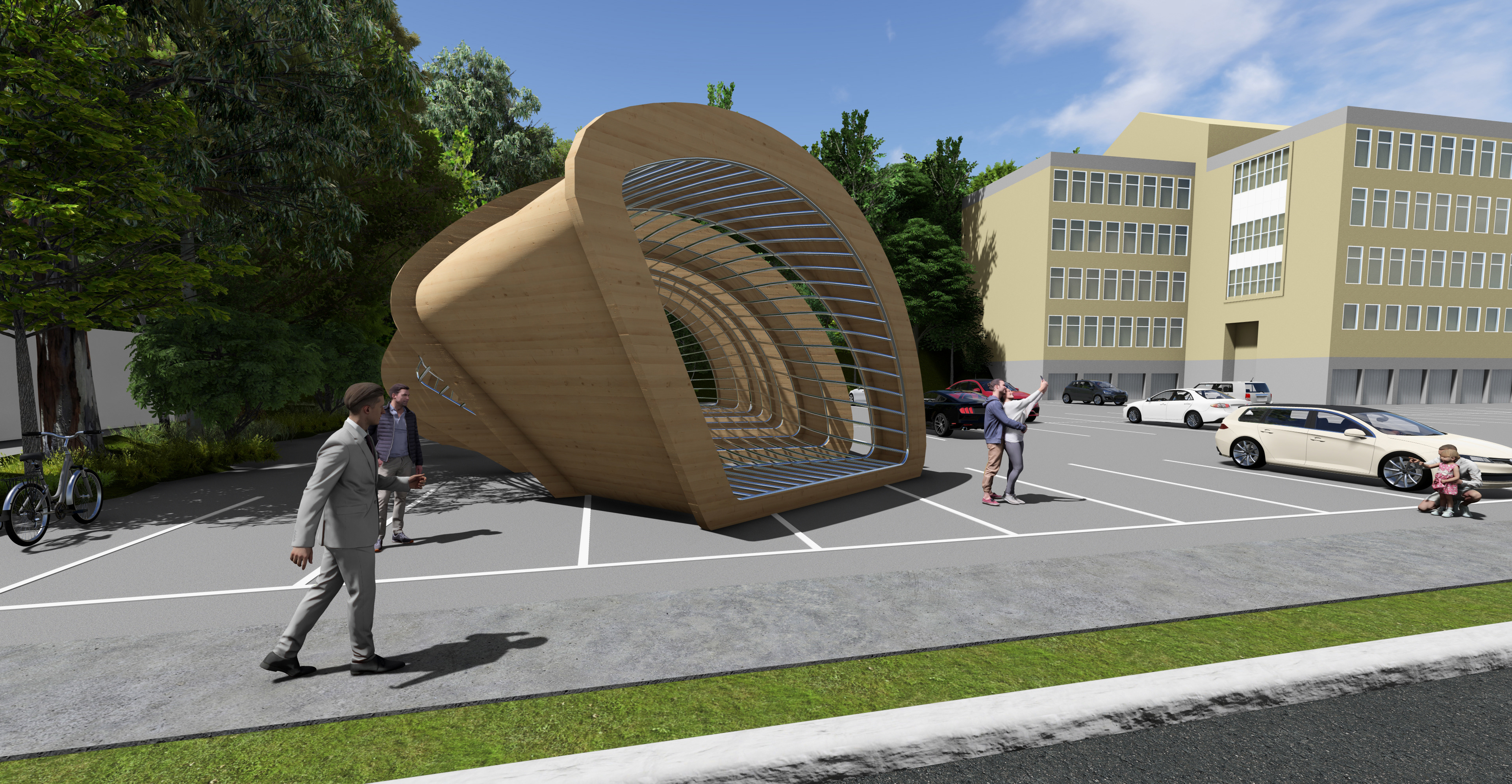

Perspektive 2
Perspektive 3
